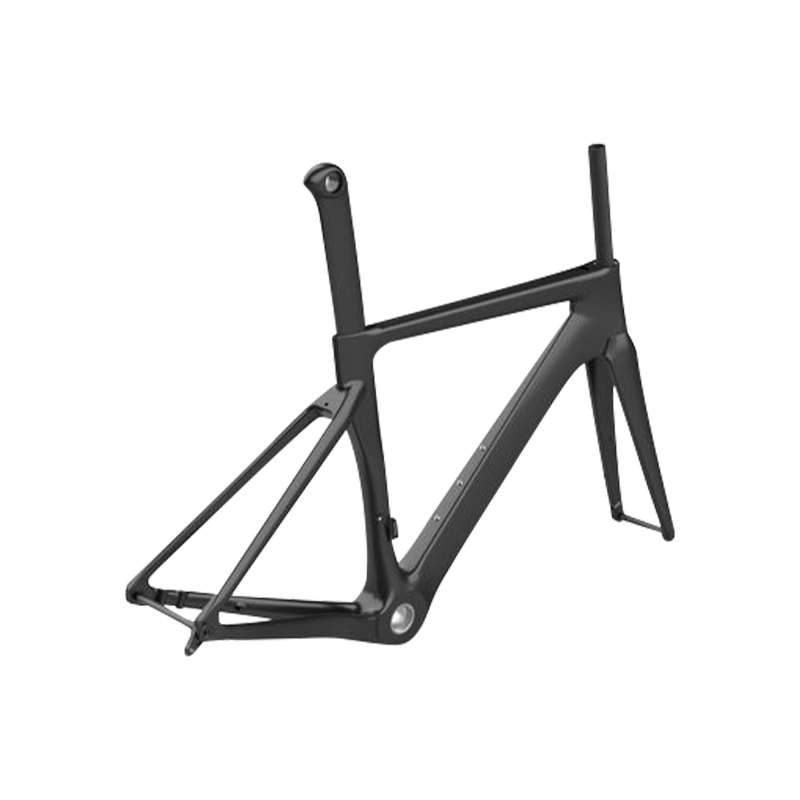

Fietsframe van koolstofvezel

Koolstofvezel fietsframes bestaan ​​uit lagen koolstofvezel (geweven koolstofvezellagen) ingebed in een epoxyharsmatrix. De koolstofvezel geeft het kracht en de hars bindt het samen. De meeste frames zijn gemaakt van meerdere lagen koolstofvezel/harsmateriaal ("prepreg" genoemd), waarbij op verschillende locaties in het frame rekening wordt gehouden met verschillende kwaliteiten en richtingen.
Voordelen:

  • Hoge stijfheid-gewichtsverhouding;
  • Verbeterde vervormbaarheid;
  • Kan worden gegoten in aerodynamische buisprofielen.
Neem contact met ons op
Vorig：Hoge sterkte corrosiebestendigheid Lichtgewicht paddleboardVolgende：Koolstofvezel lichtgewicht pickleball-peddel
domein
Ingrediënten - Koolstofvezel
Buigsterkte MPa 700-900
Treksterkte MPa 300-400
Druksterkten MPa 150-250
Elasticiteitsmodulus GPA 200-300
Dichtheden g/cm 3 1.8
MONOCOQUE · HOGE MODULUS
Fietsframe van koolstofvezel
Monocoque constructie met Toray T700, T800 en M40J koolstofvezel prepreg met intern EPS-gietwerk. Framegewichtsbereik 850–1150 g (maat M, schijfremversie). Lay-upschema ontworpen voor anisotrope stijfheidsverdeling: laterale stijfheid van de balhoofdbuis 120 N·m/° (EN 14781 standaard), torsiestijfheid van de trapas 180 N·m/° onder een koppel van 50 N·m. Uitlijningstolerantie uitvaleinde ±0,5 mm, concentriciteit BB86-schaal met perspassing binnen 0,05 mm.
Gewicht (M) 850–1150 g
BB-stijfheid 180 N·m/°
Vork-offset 43–48 mm
◆
Structurele voordelen
  • → Specifieke stijfheidsverhouding: 105–120 kN·m/kg, meer dan aluminium 6061 (25 kN·m/kg) en staal (20–22 kN·m/kg) bij gelijke massa.
  • → Trillingsdemping: Modale dempingscoëfficiënt 0,025–0,035 bij 50–200 Hz, waardoor de overdracht van weggeluiden naar contactpunten wordt verminderd.
  • → Slagvastheid: Valtestprestaties volgens EN 14766: geen structurele breuk na een val van 22 kg vanaf een hoogte van 450 mm.
  • → Corrosiebestendigheid: Onaangetast door zweet, zoutnevel of UV-blootstelling (getest volgens ASTM B117, 500 uur).
◆
Geometrische en lay-outgegevens
Lengte van de liggende achtervork 405–425 mm (grootteafhankelijk)
Hoek van de balhoofdbuis 71°–73,5°
Trapas omlaag 65–75 mm
Vezelvolumefractie 58% – 65%
Aantal lagen (DT-oppervlak) 12–18 lagen (oriëntatie 0°/45°/90°)
01
Mechanische validatie
Vermoeidheidstest volgens ISO 4210-6: 100.000 cycli bij een belasting van 1200 N op de pedalen, geen scheurgroei. Balhoofdbuisimpact: 18 kN statische belasting zonder falen.
02
Oppervlak en afwerking
Matte UD, glanzende keperstof of onbewerkte afwerking met ruwe koolstof. Dikte blanke lak 40–60 μm, UV-stabiel met vergeling ΔE < 1,5 na 500 uur QUV.
03
Compatibiliteit
Taps toelopende balhoofdbuis (1-1/8” tot 1-1/2”), BB86-92 of T47 trapas met schroefdraad, flat-mount schijfrem (160/140 mm rotor), steekas 12x100/12x142 mm.
⚙
Applicatiesegmenten
Wegracen Uithoudingsvermogen/Gran Fondo Grind all-road Baanwielrennen E-bike ombouw (gecertificeerd)
▸ Montage- en koppelspecificaties
  • Bouten stuurpenplaat: 5–6 N·m (koolstofmontagepasta vereist op stuurbuis)
  • Trapascups: 40–50 N·m (met schroefdraad) / perspassing vereist Loctite 641
  • Remklauwbouten schijfrem: 8–10 N·m (schroefdraadborgmiddel gemiddelde sterkte)
  • Derailleurpad: 3–4 N·m, vervangbaar uitvaleinde, compatibel met UDH
▸ Onderhouds- en gebruiksnotities
  • Vermijd klemmen op de bovenbuis of zitbuis; Gebruik alleen een werkstandaardklem op de zadelpen.
  • Inspecteer na een crash op delaminatie met behulp van een munttiktest (hoorbare toonhoogteverandering geeft scheiding aan).
  • Overschrijd niet 8 N·m op koolstofinterfacecomponenten zonder sluitring of koppelbegrenzer.
  • Opslagtemperatuur -10°C tot 50°C, vermijd direct contact met aceton of remvloeistof.
ⓘ
Maximale gewichtslimiet voor de berijder
120 kg (inclusief uitrusting) voor weg-/grindvarianten; 150 kg voor versterkte e-bike-gecertificeerde versie.
ⓘ
Garantiedekking voor verf
2 jaar tegen delaminatie of afbladderen van de blanke lak. Steenslag niet afgedekt.
ⓘ
Di2/EPS interne routing
Compatibel met Shimano Di2, SRAM AXS, Campagnolo EPS. Interne kanalen voor 4 draden.
! ISO 4210-6 gecertificeerd. Batchserienummer voor traceerbaarheid. Lay-up geoptimaliseerd voor een rijdergewicht van 75 kg; maatwerk beschikbaar voor afstemming van de stijfheid.
