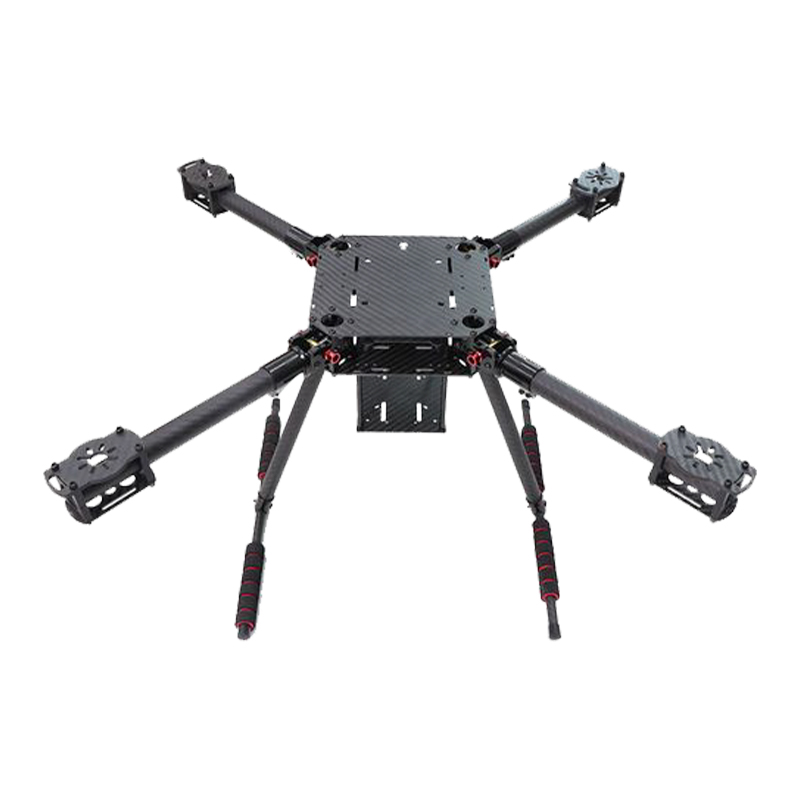

Koolstofvezel landingsgestel voor onbemande luchtvoertuigen (UAV).

Het landingsgestel is een belangrijk onderdeel voor drones bij het landen en moet bestand zijn tegen enorme impactbelastingen. Koolstofvezelcomposietmaterialen verminderen, door middel van een redelijk structureel ontwerp, zoals het gebruik van honingraatsandwichstructuren, niet alleen het gewicht, maar verbeteren ook de energieabsorptie en het schokabsorptievermogen, wat de veiligheid van drones bij het landen kan beschermen.

Neem contact met ons op
Vorig：Er was geen vorig product.Volgende：Koolstofvezel drone externe luifel kap hoofddeksel
domein
LUCHTVAARTKLASSE · VACUÜM ikkN ZAKKEN
Koolstofvezel landingsgestel voor onbemande luchtvoertuigen (UAV).
Het koolstofvezel UAV-landingsgestel is een structureel onderdeel dat is ontworpen voor onbemande vliegtuigsystemen met meerdere rotors en vaste vleugels. Dit landingssysteem is gemaakt van 3K twill geweven koolstofvezel en versterkt met epoxyhars. Het maakt gebruik van een hoge sterkte-gewichtsverhouding om het maximale startgewicht (MTOW) van het vliegtuig te minimaliseren. Het landingsgestel wordt vervaardigd via een vacuümzak- of autoclaafproces, waardoor een consistente wanddikte en interne structurele integriteit worden gegarandeerd. Het gestroomlijnde profiel is ontworpen om de aerodynamische weerstand tijdens de vlucht te verminderen, terwijl de inherente trillingsdempende eigenschappen van koolstofvezelcomposieten de ingebouwde sensoren en cardanische ladingen beschermen tijdens landingssequenties.
40-60% Lichter dan aluminium
5-100 kg Laadvermogen (MTOW)
-40 tot 80°C Operationeel bereik
Technische specificaties
Materiaal samenstelling Toray koolstofvezel / epoxyharsmatrix
Oppervlakteafwerking 3K mat/glanzend twill of platbinding
Gewichtsreductie 40% - 60% lichter dan alternatieven van aluminiumlegeringen
Laadvermogen Schaalbaar van 5 kg tot 100 kg MTOW
Thermische stabiliteit Operationeel bereik from -40°C to 80°C
Kernvoordelen
Hoge treksterkte Corrosiebestendigheid Vermoeidheid Uithoudingsvermogen Trillingsabsorptie EMC-compatibel
De composietmatrix dissipeert kinetische energie bij een botsing, waardoor de mechanische spanning op de romp wordt verminderd.
01
Hoge treksterkte
Biedt stevige ondersteuning voor zware UAV's, waarbij de structurele geometrie behouden blijft onder maximale laadvermogenomstandigheden.
02
Corrosiebestendigheid
In tegenstelling tot metalen componenten oxideert koolstofvezel niet, waardoor het geschikt is voor maritieme en kustoperaties.
03
Vermoeidheid Uithoudingsvermogen
Bestand tegen structurele verzachting bij herhaalde landingscycli, waardoor de operationele levensduur van het casco wordt verlengd.
04
Trillingsabsorptie
De composietmatrix dissipeert kinetische energie bij een botsing, waardoor de mechanische spanning die op de romp wordt overgedragen, wordt verminderd.
05
Elektromagnetische compatibiliteit
Ontworpen met spelingen die interferentie met aan de onderkant gemonteerde GPS-antennes of transmissiemodules minimaliseren.
[EEN]
Landbouwspuitdrones
Ondersteunt het zware gewicht van vloeistoftanks en spuitapparatuur. De chemische bestendigheid van de koolstofvezel zorgt ervoor dat de uitrusting niet verslechtert bij blootstelling aan kunstmest of pesticiden.
[G]
Geospatiale kartering en landmeetkunde
Biedt een stabiel, lichtgewicht platform voor LiDAR-scanners en multispectrale camera's. De gewichtsbesparing vertaalt zich direct in een groter vlieguithoudingsvermogen voor karteringsmissies over grote gebieden.
[S]
Zoek- en reddingsoperaties (SAR).
Maakt snelle implementatie in diverse omgevingen mogelijk. De robuuste constructie maakt landingen op oneffen of onvoorbereid terrein mogelijk zonder permanente vervorming van de stutten.
Onderhouds- en operationele richtlijnen
Voorzorgsmaatregelen bij installatie
1 Gebruik koppelbeperkende drivers bij het vastzetten van de montagebouten om te voorkomen dat het composietlaminaat wordt platgedrukt.
2 Installeer rubberen dempende doorvoertules tussen de landingsgestelbevestiging en de koolstofvezelplaat om hoogfrequente motortrillingen verder te isoleren.
Inspectie en opslag
I Impactinspectie: Inspecteer na elke harde landing het oppervlak op delaminatie of haarscheurtjes. Beschadigde koolstofvezelonderdelen moeten onmiddellijk worden vervangen, omdat ze niet kunnen worden rechtgetrokken of gelast.
II UV-blootstelling: Hoewel behandeld met UV-bestendige coatings, moet langdurige opslag op een schaduwrijke plek plaatsvinden om harsdegradatie na jarenlang gebruik te voorkomen.
III Reiniging: Gebruik niet-schurende schoonmaakmiddelen; vermijd oplosmiddelhoudende schoonmaakmiddelen die de epoxyharsafwerking kunnen aantasten.
i Gecertificeerd voor UAV-toepassingen tot 25 kg per landingssteun (statische belasting). Aangepaste geometrie beschikbaar voor specifieke casco's. Batchinspectie omvat ultrasoon testen op interne holtes.
